Въведение в структурата на модула за подсветка на LCD дисплея

Модулът за подсветка на LCD дисплея е важен компонент на LCD дисплея. Използва се главно за осигуряване на светлина за LCD панела и обикновено съдържа няколко LED светлини. В тази статия ще ви запознаем със структурата на модула за подсветка на LCD дисплея.

Следното е типична структура, действителната ситуация ще бъде по-сложна, тъй като с развитието на технологиите, всеки, за да струва или избегне патенти, ще използва различни микроструктурни решения или комбинации от функции и т.н., но основният материален принцип е същото.

Първо, нека да разгледаме тази скица, отгоре е LCD модулът, наричан още клетка. дъното на металната рамка играе защитна роля, като желязната рамка, но също и пластмасовата рамка и т.н., за да предотврати вътрешността на оптичния филм от въздействието на външни сили. Според оптичния път, за да видите един по един.

1. Източник на светлина

LED светлинна лента. Най-ранният е използването на CCFL лампи, тъй като технологията на LED лампата напредва, яркостта се увеличава, повече пестене на енергия и други предимства, има цялата задна част на дизайна на LED лампата, която се нарича "прав надолу" източник на лампа. Но този дизайн вече не е наличен.

Фигура 2: Прав надолу LED източник на светлина

Технологията се разви с увеличаването на мощността на LED светлина, както и с изобретяването на 3M изсветляващо фолио. Появата на "страничния тип" източник на светлина вече е трето поколение.

Фигура 3: Един до друг LED светлинен източник (черната пунктирана линия е LED светлинна лента)

След като LED светлинният източник излъчи светлина, светлината се насочва от ръба на светлинния водач към светлинния водач през маскиращия или отразяващ материал.

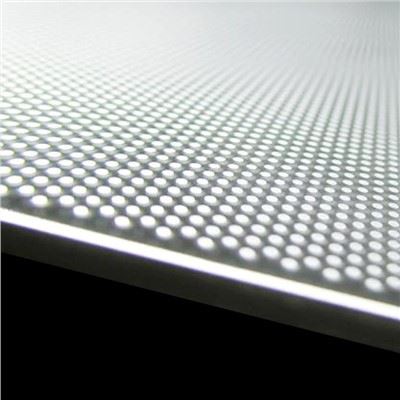

2. Световоден панел

Източникът на светлина на LED лентата свети от страничния ръб на световода във вътрешността на световода, който има ръб, подобен на зъб на трион.

Когато ъгълът на падане на светлината надвиши този критичен ъгъл θc, тогава настъпва пълно отражение. И но ако се извърши някаква графична обработка на дъното на плочата, за да се промени ъгълът на падане и отражение.

3. Светлоотразително фолио

По-голямата част от светлината, излизаща от световода, отива нагоре, но част от нея отива надолу. Тази част от светлината също трябва да се използва напълно, така че отдолу се добавя отразяващ филм, който позволява на цялата светлина да се разпространява нагоре.

Най-добрият вътрешен е и най-скъпият е 3M отразяващи филми ESR подобрен огледален отразяващ филм, отразяващата способност може да достигне 98%, а други програми малко по-ниски.

3M's е покритие с нано дебелина, 1/4 от дължината на вълната на светлината. Използвайки оптични принципи за увеличаване на отражението, обикновено е около 500 слоя, с обща дебелина 0,065 mm. В най-добрия случай 3M използва тази технология за своите проектори, които могат да направят повече от 700 слоя. Сега най-често срещаният отразяващ лист е PET като субстрат, печат или ламиниране на белия отразяващ слой, основната суровина е бариев сулфат или PET върху сребърния отразяващ слой.

4. Лист дифузьор

Светлина от светловодната пластина нагоре след това, включително отражателния лист върху отражението нагоре, в дифузера.

Дифузионният лист използва частиците отгоре, за да накара светлината да има голям ъгъл на дифузия през кръглата повърхност на частиците с размер, а покритието отдолу има антистатичен ефект, за да предотврати адсорбцията със световодната плоча.

В допълнение, дифузионният лист може да замъгли светлината на точката над светловодната пластина; замъгляване на оптични дефекти, така че светлината да излиза равномерно; елиминирайте пръстена на Нютон и елиминирайте оптичните интерферентни ивици.

Функцията на горната дифузия е основно да защитава филма с призма BEF, да увеличава ъгъла на светлината и т.н., така че светлината да е равномерна. Всички тези функции могат да бъдат интегрирани в други филми.

5. BEF изсветляващо фолио

Светлината от дифузионния филм влиза в BEF, Brightness Enhanced Film, наричан също призмен лист, призмен лист.

Светлината, идваща от дифузионния лист, се случва по три начина, единият се отразява обратно, около 50%; второто е чрез пречупване, светлината отива нагоре в други оптични филми като DBEF; третото е пречупване и отражение и т.н. в други призмени структури, които се използват отново.

След тези светлинни пътища на отражение, пречупване и т.н., светлинната енергия ще бъде спестена с 40%-70%. Това може да намали търсенето на енергия от LED светлинен източник, да спести електроенергия, да защити околната среда, да подобри гамата от електронни продукти и други предимства.

6. DBEF

DBEF е Dual Brightness Enhancement Film, който също може да се нарече отразяващ поляризационен изсветляващ филм, тази вътрешна подсветка е най-високото техническо съдържание на продукта.

Горното е дело на DBEF, използването на различни материали с индекс на пречупване за образуване на многослоен филм, бялата светлина през DBEF е поляризирана успоредно на падащата повърхност на Plight и перпендикулярна на падащата повърхност на S светлината, P от немското значение на паралел, S е вертикално. DBEF, така че при отражение напред и назад светлинната енергия се използва напълно за постигане на ефекта на озаряване.
