Структура на модула за подсветка на LCD телевизора
Nov 29, 2021
1. Въведение в модула за подсветка
Модулът за задно осветление е един от ключовите компоненти на LCD панела. Тъй като самият течен кристал не излъчва светлина, функцията на модула за подсветка е да осигури достатъчна яркост и равномерно разпределени източници на светлина, за да направи нормални изображения на дисплея. LCD панелите вече се използват широко в електронни продукти с потенциал за растеж като монитори, преносими компютри, цифрови фотоапарати и проектори. В резултат на това търсенето на модули за подсветка и свързаните с тях компоненти продължава да расте, стимулирано от по-ниските цени на панелите. , И най-голямото търсене на панели с голям размер като преносими компютри и LCD монитори е основният източник на движеща сила за нарастването на търсенето на модули за подсветка. Това е и вторият ключов компонент на LCD панелите.
Модулът за подсветка е вторият ключов компонент на LCD панела
2. Категория на модула за подсветка:
Най-общо казано, модулът за подсветка може да бъде разделен на два вида: предно осветление и задно осветление. Модулът за подсветка може да се класифицира според изискванията на неговия мащаб и позицията на лампата, като са разработени следните три типа. структура:
(1) Осветителна структура на ръба: Източникът на светлина е единичен източник на светлина, поставен отстрани, а светловодната плоча е предназначена за леене под налягане без печат. Обикновено се използва за малки и средни модули за подсветка под 18 инча. Дизайнът на падащия светлинен източник има характеристиките на леко тегло, тънкост, тясна рамка и ниска консумация на енергия. Също така е източник на светлина за мобилни телефони, лични цифрови асистенти (PDA) и преносими компютри. Понастоящем има и големи модули за задно осветяване, които приемат тип ръбово осветление. структура.
(2) Долна осветителна структура: ултра големият модул за подсветка, структурата на страничната светлина няма предимства по отношение на теглото, консумацията на енергия и яркостта, така че не съдържа светловодна плоча и източникът на светлина е поставен директно под директния тип Разработена е структура. Източникът на светлина се състои от спонтанни източници на светлина (като лампи, светлинни диоди)
И т.н.) След като се отрази от рефлектора, той се излъчва върху предната повърхност, след като е равномерно разпръснат нагоре през дифузора. С увеличаване на пространството за инсталиране, лампата може да се използва с до 2 лампи в зависимост от размера на TFT панела, но в същото време дебелината на модула се увеличава. , Тегло, консумация на енергия и предимствата му са висока яркост, добър ъгъл на видимост на светлината, висока ефективност на използване на светлината, проста структура и т.н., така че е подходящ за LCD монитори и LCD телевизори, които имат по-малко взискателни изисквания за преносимост и пространство. Проблеми като висока консумация на енергия (използване на тръби със студен катод), лоша еднородност и причиняване на нагряване на LCD все още трябва да бъдат подобрени.
(3) Куха структура: С увеличаване на размера на необходимите изображения, LCD дисплеите също се развиват в посока на по-големи размери. Сега такива ултра големи LCD дисплеи се използват като монитори и монтирани на стена телевизори, които не само изискват големи екрани , Висока яркост и леко тегло, електрическите уреди също изискват нисък топлинен ефект при висока мощност. През последните години разработеният модул за подсветка с куха структура използва тръби с горещ катод като източник на светлина. Тази структура използва въздух като среда за предаване на светлинен източник. След като източникът на светлина се регулира и отразява надолу по посоката на призмата и отразяващата плоча, една част преминава през светловодната плоча нагоре и излиза от повърхността, а другата част отново влиза в кухината поради пълно отражение, докато не претърпява отражение. След като действа, той излиза през светловодната плоча и източникът на светлина нагоре или директно влиза в светловодната плоча и излиза, или излиза след поредица от философски разсъждения: формата на светловодната плоча е клиновидна структура и целта е да се постигне равномерен ефект.
Въведение в ключовите оптични компоненти на модула за подсветка:
Модулът за задно осветяване основно осигурява равномерен източник на светлина с висока яркост за панела с течни кристали. Основният принцип е да се трансформира общ точков или линеен светлинен източник в продукт с повърхностен светлинен източник с висока яркост и равномерна яркост чрез прост и ефективен светлинен механизъм. Общата структура е да се използва линейният източник на светлина на тръбата със студен катод, за да влезе в светловодната плоча през рефлектора, да се трансформира линейният източник на светлина в равномерен повърхностен източник на светлина и след това да се използва ефектът на хомогенизиране на светлината на дифузерния лист и Ефектът на събиране на светлина от призмичния лист за подобряване на яркостта и равномерността на източника на светлина. Равномерност. Тук ще представим някои основни компоненти на модула за подсветка.

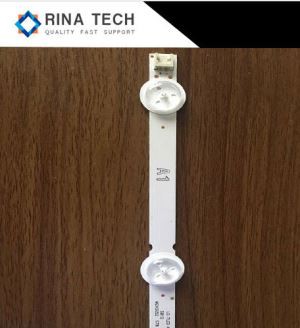

3. Състав на модула за подсветка: Източник на светлина, светловодна плоча, корпус, рефлектор, дифузьор, филм за подобряване на яркостта (BEF, филм с призма), черно-бяло лепило (лента за завеси) и така нататък. Тъй като изискванията за подсветка стават все по-тънки и по-тънки, някои части трябва да бъдат добавени с метална рамка (METAL FRAME).
Терминологичен речник
Задно осветление
Подсветката е форма на осветление, често използвана за LCD дисплеи. Разликата между типа на подсветката и типа на предната светлина е, че подсветката се осветява отстрани или отзад, докато предната светлина се осветява отпред, както подсказва името. Те се използват за увеличаване на осветеността в среда с ниска осветеност и яркостта на компютърните монитори и течнокристалните екрани за генериране на светлина по подобен начин на CRT дисплеите. Подсветката може да бъде всякакъв цвят. Монохромните течни кристали обикновено имат подсветка като жълто, зелено, синьо и бяло. Цветният дисплей използва бяла светлина, защото покрива повечето нюанси.
модул
QTW модулът се отнася до общото име на устройства, които могат да реализират линейно движение в областта на автоматизираната индустрия, известен също като модул за позициониране. Линейните модули могат да се разглеждат като машинни инженери чрез трансформация на машини и развитие на машини, споделяне на опит и обмен на знания помежду си и накрая стигат до често използван продукт от знания.
източник на светлина
Източникът на светлина се отнася до собствената яркост на самия обект. Някои обекти във Вселената са светещи, а други не светещи. Ние наричаме обектите, които могат да излъчват светлина сами по себе си и са светещи като източник на светлина. Слънцето, електрическите светлини, запалените свещи и т.н. са всички източници на светлина.
