Концепцията, принципът на работа на отразяващия лист

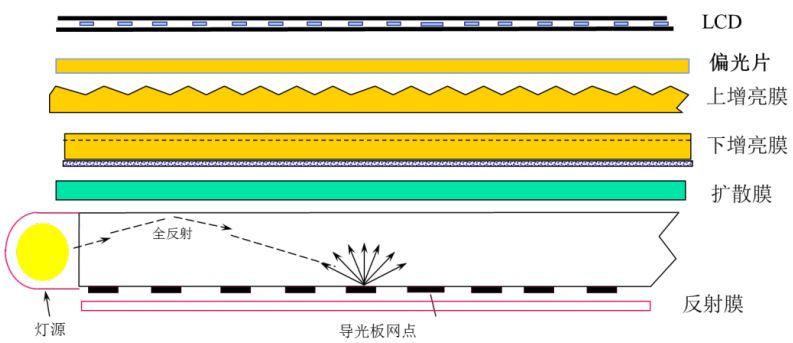

Отразяващото фолио е част от съставните материали на LCD модула за подсветка. Намира се в долната част на модула за подсветка

и под светловодната плоча. Неговата функция е да отразява светлината, която изтича през светловодната плоча отдолу и след това да се връща към страната на панела.

За да се постигне ефектът от намаляване на загубата на светлина и увеличаване на яркостта.

Видовете LCD отразяващи листове се разделят главно на две категории: бяло отразяващо фолио и сребърно огледално отразяващо фолио.

Бялото отразяващо фолио може да бъде разделено на бяло полиестерно отразяващо фолио и бяло полипропиленово отразяващо фолио според материала, от което бялото полиестерно отразяващо фолио представлява повече от 99,8%.

Според структурата, бялото отразяващо фолио може да бъде разделено на отразяващо фолио, покрито с високо отразяващо покритие, и отразяващо фолио без покритие.

Бялото отразяващо фолио може да се използва за модули за задно осветяване от всякакви размери, докато посребреното огледално отразяващо фолио се използва главно за малки и средни модули за подсветка като мобилни телефони и преносими компютри.

Отражателната способност на рефлекторното фолио обикновено се изисква да бъде над 96%, а след нанасяне на покритие с висока отражателна способност или след като огледалната повърхност е покрита със сребро,

отразяващата способност ще се увеличи до над 97%, а най-високата ще достигне 100%.

Отразяващото фолио първоначално беше бяло полиестерно фолио с ниска плътност, въведено от Toray, Япония, и за първи път беше приложено към плоски дисплеи.

◤ Принципът на работа на отразяващото фолио

Когато светлината се проектира върху повърхността на отразяващия филм, тъй като непрозрачността на отразяващия филм е повече от 99%, по-голямата част от светлината се отразява върху повърхността.

Има съответствие едно към едно между падащата светлина и отразената светлина на посребрения огледален отразяващ филм. Появява се огледално отражение. Колкото по-висок е повърхностният блясък на отразяващия филм, толкова по-висока е отразяващата способност.

Фината неравномерна структура на повърхността на бялото отразяващо фолио причинява отражение на светлината в множество посоки, тоест дифузно отражение, което е основният метод за отражение на белия отразяващ филм.

За бял отразяващ филм, в допълнение към повърхностното разсейване, част от светлината се пречупва във филмовата среда. Поради голямото количество пълнители и/или микромехурчета във филма, светлината ще бъде отразена, пречупена и преотразена при среща с тези чужди обекти. Особено коефициентът на пречупване на средата в микромехурчето е 1,0, светлината ще се отразява върху вътрешната повърхност на микромехурчето и ще се пречупи под по-голям ъгъл.

Всички тези сложни вътрешни структури не позволяват на светлината да преминава плавно през филмовата среда и след това променя пътя на светлината, за да се отрази обратно към повърхността на филма.

Следователно, белият филм изисква не само висока непрозрачност, но също така изисква по-малко от 40% от повърхностния блясък при ъгъл от 60°.

Ако върху гърба на филма се нанесе бяло или огледално покритие, отразяващата способност също ще се подобри.
