Какво е модул за подсветка?
Jan 07, 2022
Модулът за подсветка е един от ключовите компоненти на LCD панела. Функцията е да осигури достатъчна яркост и равномерно разпределен източник на светлина, така че да може да показва изображенията нормално
Въведение
Така наречената BackLight е източник на светлина, разположен зад дисплея с течни кристали (LCD""), и неговият светлинен ефект ще повлияе директно върху визуалния ефект на модула за течнокристален дисплей (LCM). Самият течен кристал не излъчва светлина, той показва графики или знаци в резултат на своята модулация на светлината. Развитието на подсветката може да се проследи до Втората световна война. По това време ултра-малките лампи с волфрамова нажежаема жичка се използват като подсветка на самолетни инструменти. Това е началният етап от развитието на подсветката. След половин век на развитие, подсветката вече се превърна в независим предмет на електрониката и постепенно се превърна в гореща точка за изследване и развитие.
С непрекъснатото развитие на технологията за дисплеи с течни кристали, областите на приложение на дисплеите с течни кристали, особено цветните дисплеи с течни кристали, непрекъснато се разширяват. Водена от пазара на дисплеи с течни кристали, индустрията за подсветка показва процъфтяваща сцена. LCD е несветещо дисплейно устройство, което изисква използването на подсветка за постигане на функцията на дисплея. Производителността на източника на подсветка ще повлияе пряко на качеството на дисплея на LCD дисплея. Цената на източника на подсветка представлява 30-50% от LCD модула, а консумираната мощност - 75% от модула. Може да се каже, че е много важна част от LCD модула. Компоненти. LCD дисплеите с висока разделителна способност с голям размер трябва да бъдат съчетани с високопроизводителна технология за задно осветяване. Ето защо, тъй като LCD индустрията се стреми да отвори нови области на приложение, високопроизводителната технология за подсветка (като висока яркост, ниска цена, ниска консумация на енергия) също играе ролята на герои зад кулисите.
Подсветката е източникът на светлина, който осигурява LCD панела. Основно се състои от източник на светлина, светловодна плоча, оптична диафрагма, пластмасова рамка и др. Подсветката има характеристиките на висока яркост, дълъг живот и равномерно излъчване на светлина. Понастоящем съществуват основно три вида източници на подсветка: EL, CCFL и LED. Според различните позиции на разпределение на светлинните източници те се разделят на тип странична светлина и тип директна светлина (тип фоново осветление). Тъй като LCD модулите продължават да се развиват в посока да бъдат по-ярки, по-леки и по-тънки, CCFL подсветките с ръбово осветяване се превърнаха в основната посока на развитието на подсветката.
принцип

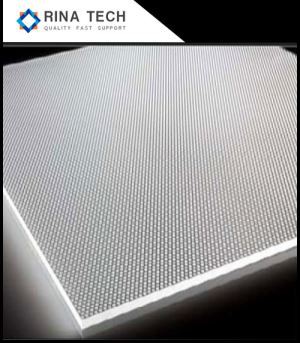

Течнокристалният дисплей е пасивен светлинен елемент, самият дисплей не излъчва светлина, а се осветява от системата за подсветка под него. Източникът на подсветка и течнокристалният дисплей са комбинирани, за да образуват дисплей с течнокристален модул. Следващата фигура показва общата структура на подсветката на течнокристален дисплей. Подсветката с течни кристали е плоско, равномерно осветително устройство. Флуоресцентните лампи със студен катод или LED ленти като източник на светлина са разположени от двете страни или от едната страна на цялото фоново осветление (може да е дългата или късата страна). Тръбата със студен катод е линеен източник на светлина, а светодиодът е точков източник на светлина. Необходима е светловодна плоча, за да превърне този източник на светлина в повърхностен източник на светлина. Светловодната плоча обикновено е изработена от акрилна пластмаса с висока пропускливост на светлина, а повърхността е много гладка и плоска, така че по-голямата част от вътрешната светлина ще се отразява редовно и напълно върху плоската повърхност и няма да се излъчва навън на светловодната плоча. Долната част на светловодната плоча на течнокристалния дисплей е отпечатана с бели точки. В позицията, където светловодната плоча е отпечатана с точки, светлината вече няма да се отразява напълно редовно, а ще се излъчва от горната част на светловодната плоча. Контролирането на плътността на точките на всяко място може да контролира колко светлина излъчва светловодната плоча на това място. Прецизно проектираните светловодни плочи могат да разпределят падащата светлина от двете страни равномерно по цялата равнина. Оптичните филми ще бъдат поставени над светловодната плоча. Тези филми могат да уеднаквят светлината и да събират светлина под голям ъгъл за фронтално наблюдение.
Източникът на светлина, светловодната плоча, отразяващият лист и оптичният филм съставляват източника на задно осветяване на дисплея с течни кристали. Когато излъчваната от него светлина се облъчи върху течнокристалния панел, светлината първо ще премине през долния поляризатор и ще премине нагоре. По това време различни панели с течни кристали ще променят посоката на поляризация на светлината според собствения си механизъм. След това светлината докосва цветния филтър, за да произведе цвят, и накрая влиза в горния поляризатор. След като посоката на поляризация се промени от течния кристал, част от светлината може да бъде излъчена, а част от нея ще се абсорбира. Всеки пиксел на целия LCD панел може индивидуално да определи интензитета на излъчваната светлина. Резултатът е изображение.
