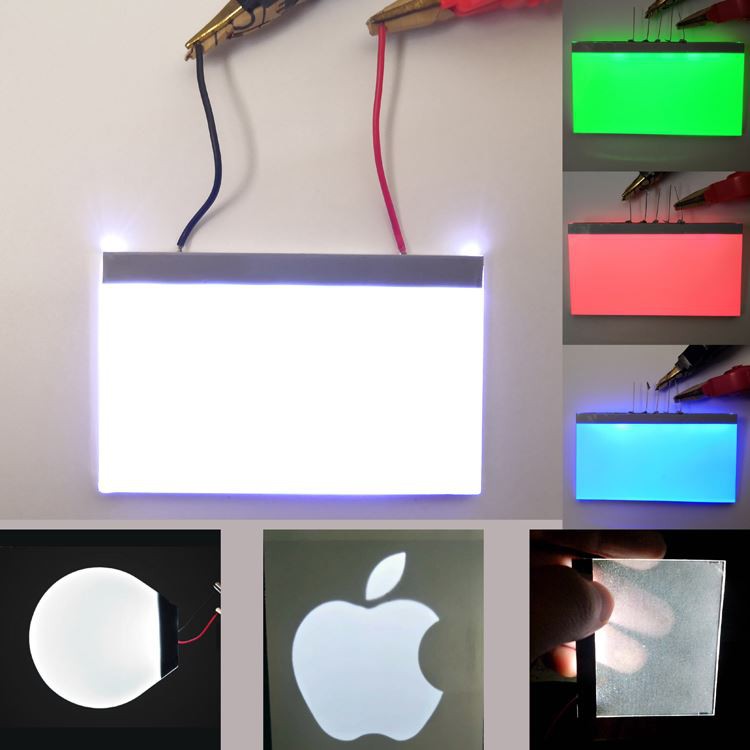

Принципът на странично насочена LED подсветка

Основният принцип на страничната LED подсветка е да използва принципа на пълно отражение на светлината за ефективно предаване на светлината и трансформиране на линейния светлинен източник в повърхностен източник на светлина. Принцип на пълно отражение на светлината: Когато светлината се пречупва от среда с висок коефициент на пречупване в среда с нисък коефициент на пречупване (като пластмаса към въздух), пречупената светлина се излъчва под наклонен ъгъл, отколкото светлината от човек. Когато ъгълът на лицето е по-голям от определен. Когато ъгълът е под ъгъл, светлината не може да се пречупи във въздуха и се получава цялото вътрешно отражение, което се нарича пълно отражение или вътрешно отражение. Когато ъгълът на пречупване е равен на 90", ъгълът на падане се нарича критичен ъгъл.

Съгласно закона за пречупване на светлината и формулата n-1,Sinθ,=n2Sinθ2 може да се изведе критичният ъгъл θc=Sin-1(n 2,Sin90°/n2)=Sin-1(n2/n1) и известно е, че n2=1 (въздух), n1=1,491 (светловодна плоча пластмасов PMMA материал), θc=Sin -10,6707=41,8°, тоест когато светлината вътре в светловодната плоча е по-голяма от 41,8°, общо ще се получи отражение и светлината ще следва водача. Посоката на светлинната плоча се предава от едната страна на другата. За светловодната плоча, изработена от PMMA материал, пропускливостта на светлината е до 92%, мъглата е много малка, а поглъщането на светлина е много малко. Светлината може да пътува на голямо разстояние по дъската с малко затихване. . Целта на светловодната плоча е да пречупва светлината от повърхността, за да образува ярък и равномерен повърхностен източник на светлина. Следователно техническият принцип на светловодната плоча е да използва принципа на пълно отражение на светлината за предаване на светлина, от друга страна, да го използва обратното, да разруши състоянието на пълно отражение на светлината, да пречи на оптичните елементи на пълно вътрешно отражение на светлината и промяна на оптичния път на светлината. , Светлината се извежда от повърхността на светловодната плоча, за да образува повърхностен източник на светлина, който да се превърне в плоча за фоново осветление. Специфичният дизайн е за отпечатване на бели точки върху долната повърхност на светловодната плоча или шприцоване на малки неравности, така че светлината да се отразява дифузно върху точките. Част от светлината пада върху светловодната плоча под ъгъл, по-малък от критичния ъгъл и се пречупва, а част от светлината се отразява напълно. Отразени обратно в светловодната плоча, тези светлинни лъчи се отразяват изцяло върху горния ръб на светловодната плоча и се връщат в точката на долната повърхност. Този процес продължава да се повтаря, докато част от светлината се пречупи от повърхността, друга се абсорбира от светловодната плоча, а друга се загуби в определен интерфейс. Пречупената от повърхността светлина се вижда от човешкото око и тази част от светлината всъщност е светловодната плоча. Приносът на платката за фоново осветление е яркостта на източника на фоново осветление, измерена от инструмента.
